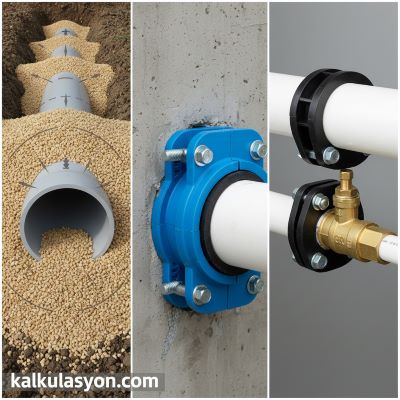

Ang Kahalagahan ng Gravel/Sand Bedding at Pipe Saddle sa Embedded Pipes

Posted on by AlbarPasLeave a comment

Sa mundo ng plumbing at construction, marami tayong nakikita pero hindi natin masyadong naiintindihan ang kahalagahan. Isa na rito ang mga embedded pipes—iyong mga tubo na nakabaon sa lupa, semento, o dingding. Para sa marami, okay na basta’t nakalagay at umaagos ang tubig. Pero, may dalawang component na kadalasang binabalewala, na siya namang pundasyon ng durability at longevity ng ating piping system: ang Gravel/Sand Bedding (o pipe bedding) at ang Pipe Saddle.

Kung gusto mo ng sistema na tatagal nang dekada at hindi magiging sanhi ng mamahaling repair sa hinaharap, kailangan mong bigyan ng seryosong pansin ang dalawang ito. Heto ang isang napakahabang pagtalakay sa kanilang kritikal na papel.

I. Ang Pundasyon: Gravel/Sand Bedding (Pipe Bedding)

Ang Gravel/Sand Bedding ay tumutukoy sa layer ng granular na materyal—karaniwan ay pinong buhangin (sand), graba (gravel), o dinurog na bato (crushed stone)—na inilalagay sa ilalim at sa paligid ng tubo bago ito tuluyang ibaon o tambakan. Hindi lang ito basta-bastang “ilalim” o “base,” kundi isa itong engineered foundation na siyang nagdadala ng bigat at stress na mararanasan ng tubo sa ilalim ng lupa.

Bakit Kailangan ng Pipe Bedding?

Parang tayo, kailangan din ng tubo ng kumportableng higaan para hindi ito ma-stress at masira. Sa totoo lang, ang pipe bedding ay nagsisilbing shock absorber at support system. Narito ang mga pangunahing benepisyo nito:

  • Uniform Support at Load Distribution (Pantay na Suporta at Pagbabahagi ng Bigat):
    • Ang Problema ng Point Loading: Kapag inilatag mo ang tubo nang direkta sa natural na lupa (native soil)—lalo na kung mabatuhan, buhangin, o hindi pantay—magkakaroon ng mga irregularity o matatalim na bato na didiinan ang isang maliit na punto (point) ng tubo. Ang tawag dito ay point loading. Ang stress na ito ay maaaring maging sanhi ng pagbasag (cracking) ng mga rigid pipes (tulad ng cast iron o clay pipe) o kaya naman ay labis na pag-deform (excessive deflection) ng mga flexible pipes (tulad ng PVC o HDPE).
    • Ang Solusyon ng Bedding: Sa pamamagitan ng sand o fine gravel, masisigurado mo ang continuous at uniform support sa buong haba ng tubo. Pantay na ibinabahagi ng bedding ang bigat mula sa lupa sa itaas (soil load) at sa mga dumadaang sasakyan (live load or traffic load) sa paligid ng tubo, imbes na hayaang mag-ipon ang stress sa iisang lugar. Ito ang key sa pagpapanatili ng structural integrity ng tubo.

  • Protection from Sharp Objects (Proteksiyon Laban sa Matatalim na Bagay):
    • Ang lupa ay madalas na may kasamang matatalim na bato, construction debris, o iba pang foreign material. Kapag ito ang dumidiin sa tubo, lalo na sa proseso ng backfilling (pagtatambak) at compaction (pagkokompres), tiyak na masisira ang pipe wall.
    • Ang stone-free, granular bedding material ay nagiging protective cushion sa paligid ng tubo, pinipigilan ang direktang kontak ng tubo sa mga nakakasirang materyales.

  • Maintaining Grade and Alignment (Pagpapanatili ng Grado at Pagkakahanay):
    • Para sa drainage at sewer systems, kritikal ang tamang slope o gradient (hal. 2% slope o 2 cm drop per meter) para masigurong tuloy-tuloy at mahusay ang pag-agos ng dumi (self-cleaning velocity).
    • Ang madaling i-level at siksikin (compact) na bedding material tulad ng buhangin ay nakakatulong sa plumber na maabot at mapanatili ang exact line and level ng tubo sa panahon ng installation. Kung hindi tama ang grade, maaaring mag-ipon ang dumi at maging sanhi ng clogging.

  • Enhanced Drainage Properties (Pinahusay na Drainage):
    • Ang clean gravel o coarse aggregate ay may excellent drainage properties. Kapag may groundwater o tumagas na tubig sa trench, ang bedding material ay nagpapahintulot sa tubig na umagos palayo sa tubo at sa mga koneksiyon nito, na nakakatulong maiwasan ang pipe flotation o paglundo (settlement) ng lupa sa paligid.

Mga Uri ng Bedding Materials:

Ang pagpili ng materyal ay depende sa pipe type, soil condition, at loading requirements.

  1. Sand (Buhangin): Fine at free-draining. Madaling i-manipulate para sa precise alignment at nagbibigay ng uniform support.
  2. Gravel / Crushed Stone (Graba / Dinurog na Bato): Mas stable at may mas magandang load-bearing capacity. Ginagamit sa mga lugar na may mataas na traffic load. Kailangang stone-free ang layer na direktang nakadikit sa tubo.
  3. Ang Tamang Paraan: Kadalasan, ang bedding ay inilalagay sa 100mm (4 inches) to 150mm (6 inches) kapal sa ilalim ng tubo, sinisigurado na ang pipe barrel ay nakahiga nang pantay. Pagkatapos, tinatambakan ang gilid (haunching) at itaas (initial backfill) ng tubo gamit din ang parehong granular material bago tuluyang ibaon ng native soil.

II. Ang Protektor at Konektor: Pipe Saddle

Ang Pipe Saddle ay isang structural support o fitting na may dalawang pangunahing papel sa plumbing na may embedded pipes. Sila ay tinatawag na “saddle” dahil parang silya ng kabayo ang hugis nila—umiiyakap at sumusuporta sa tubo.

A. Pipe Saddle Bilang Structural Support (Ang Pipe Cradler)

Sa konteksto ng pipe support, ang saddle ay isang cradle na naglilipat ng bigat ng tubo mula sa pipe wall papunta sa isang mas matibay na base (tulad ng concrete o steel beam). Kahit na embedded ang tubo sa semento o dingding, mahalaga pa rin ang support na ito:

  • Pag-iwas sa Friction at Wear-and-Tear: Kapag ang tubo ay dumadaan sa concrete slab o masonry wall, ang thermal expansion (paglaki ng tubo dahil sa init) at vibration ay maaaring maging sanhi ng pagkikiskisan (friction) nito sa matigas na surface. Ito ay tinatawag na abrasion at sa paglipas ng panahon, maaaring magdulot ito ng paghina ng pipe wall o pag-angat ng tubo. Ang pipe saddle na may cushioning (hal. rubber o foam lining) ay naghihiwalay sa tubo mula sa harsh structure, kaya naiiwasan ang wear-and-tear.
  • Pag-a-Anchor at Pag-kontrol sa Movement: Sa mga vertical na tubo sa loob ng dingding o ceiling (tulad ng riser o downspout), ginagamit ang saddles (kadalasang kasama ang U-bolts o straps) upang i-anchor at panatilihing stable ang tubo. Pinipigilan nito ang swaying o wobbling na maaaring makasira sa mga joint ng tubo. Sa mga heavy-duty systems na may high pressure o temperature variation, kailangan ng rigid anchoring.
  • Pagtataas ng Tubo (Elevation): Sa ilang sitwasyon, kailangang iangat ang tubo mula sa supporting surface (hal. floor o beam) para maiwasan ang Crevice Corrosion—ang pagkalawang na nangyayari kapag ang tubo ay nakadikit sa basang semento o maruming surface. Ang saddle ay nagbibigay ng gap o elevation para makahinga at matuyo ang ilalim ng tubo.

B. Pipe Saddle Bilang Service/Tapping Fitting (Ang Ligtas na Konektor)

Sa water distribution at irrigation systems, ang Service Saddle ay isang klase ng saddle na ginagamit para magdagdag ng branch connection o mag-tap sa isang umiiral na main pipe nang hindi na kailangang putulin ang pangunahing tubo.

  • Pagpapasimple ng Branch Connection:
    • Imbes na putulin ang main pipe (na nangangailangan ng shutoff ng tubig at extensive pipework), ang service saddle ay kinakabit sa paligid ng tubo gamit ang bolts. May rubber gasket ito para masigurong leak-proof ang selyo.
    • Sa gitna ng saddle, may butas na direkta sa main pipe. Sa pamamagitan ng drilling tool na dadaan sa saddle’s outlet (madalas na may valve na), magagawa mong mag-drill ng butas sa main pipe para makakuha ng tubig o koneksiyon.
  • Speed at Efficiency: Pinapabilis nito nang sobra ang installation time at cost dahil hindi na kailangan ng complex pipe cutting at fittings tulad ng T-joints. Nagagawa ang koneksiyon nang halos hindi naaabala ang flow ng tubig sa main line.
  • Leak Prevention: Kapag maayos ang sealing ng gasket at mahigpit ang clamp, ang service saddle ay nagbibigay ng secure, leak-proof, at stress-free connection para sa branch line.

C. Mga Bahagi ng Backfill at Ang Tamang Materyal

Ang proseso ng backfilling (pagtatambak ng lupa o materyal sa trench pagkatapos ilatag ang tubo) ay may tatlong kritikal na zone, at bawat isa ay may specific na pangangailangan sa materyal para masigurong matibay at protektado ang tubo:

1. Pipe Bedding (Unang Higaan)

  • Lokasyon: Direktang nasa ilalim ng tubo.
  • Materyal: Buhangin o pinong graba (walang matatalim na bato na mas malaki sa 10mm).
  • Kailangan: Ito ang pinaka-kritikal na bahagi. Kailangan ng buhangin o pinong graba para magbigay ng uniform support at maiwasan ang point loading (ang pagdiin ng matatalim na bato sa tubo).

2. Haunching and Primary Backfill (Mga Gilid at Ibabaw ng Tubo)

  • Lokasyon: Mula sa gilid ng tubo hanggang mga 150mm (6 inches) sa itaas ng tubo. Ito ang tinatawag na “Initial Backfill Zone”.
  • Materyal: Dapat pa ring gumamit ng granular at stone-free na materyales (tulad ng buhangin, o sand / gravel mixture na sadyang idinisenyo para sa pipes).
  • Kailangan: Ang materyal na ito ay dapat madaling i-compact (siksikin) sa mga gilid (haunches) ng tubo para suportahan ang barrel nito at protektahan ito mula sa mga bato sa itaas. Ito ay hindi dapat lupa (native soil) na may matatalim na bato.

3. Final Backfill (Panghuling Tambak)

  • Lokasyon: Mula sa itaas ng Primary Backfill Zone hanggang sa ibabaw ng lupa.
  • Materyal: Dito na pwedeng gamitin ang native soil (lupang hinukay) o iba pang fill material.
  • Kailangan: Bago gamitin ang native soil, dapat itong linisin sa malalaking bato, debris, o clumps ng semento. Ang layunin dito ay ibalik ang grade at i-compac (siksikin) ang lupa para suportahan ang kalsada o istruktura sa ibabaw.

III. Konklusyon: Ang Pamumuhunan para sa Kapayapaan

Ang gravel/sand bedding at pipe saddle ay hindi optional na gastos o design choice—sila ay mandatory components para sa isang professional, durable, and reliable na plumbing system na may embedded pipes.

Sa konteksto ng Pilipinas, kung saan ang soil conditions ay varying (mula sa clay hanggang rocky), at kung saan ang mga natural forces tulad ng lindol at pagbaha ay isang constant threat, ang proper pipe bedding ay nagsisilbing first line of defense ng iyong tubo laban sa ground movement at external stress. Samantala, ang pipe saddle naman ay nagsisigurong nakahanay at protektado ang tubo mula sa vibration, friction, at corrosion sa mga support point, bukod pa sa pagpapadali ng pag-tap ng branch lines.

Huwag magtipid sa materyales at workmanship pagdating sa mga bagay na nakabaon at mahirap nang ayusin. Ang kaunting investment sa tamang bedding at saddle ngayon ay katumbas ng peace of mind at malaking savings mula sa pag-aayos ng mga tagas at sirang tubo sa mga susunod na taon.
